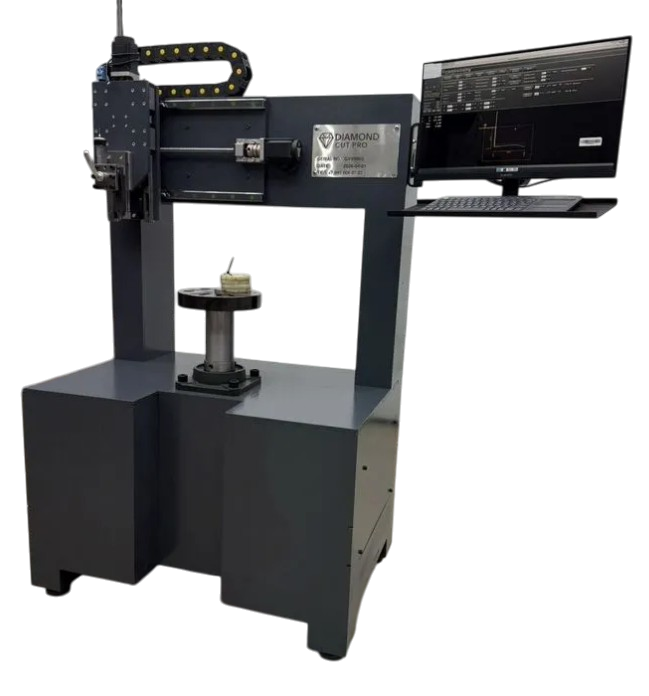

Станок с ЧПУ для алмазной проточки колесных дисков Diamond CUT PRO

Станок с ЧПУ для алмазной проточки колесных дисков Diamond CUT PRO.
Рабочий процесс без сторонних CAD/CAM
Diamond CUT PRO предназначен для восстановления заводского вида алмазной обработки легкосплавных колесных дисков после ремонта и окраски. Для стандартной работы оператору не требуется вручную моделировать диск или готовить управляющую программу в сторонней системе.
Главная идея: оператор устанавливает диск, выполняет сканирование и задает параметры проходов; специализированное ПО обрабатывает профиль и формирует траекторию движения инструмента.
Как выполняется заказ
1.Установить и отцентрировать колесный диск на планшайбе.
2. Выполнить контактное сканирование лицевой поверхности или полки.
3.Проверить автоматически построенную траекторию и задать параметры проходов.
4.Запустить проточку и проконтролировать итоговую поверхность.
Почему станок удобен в ежедневной работе
Специализированный интерфейс. Основные операции алмазной проточки собраны в одной операторской оболочке; для типового цикла не нужны навыки программирования ЧПУ.
Автоматическое построение траектории. Профиль формируется по результатам сканирования, что сокращает подготовку заказа и снижает зависимость от отдельного CAD/CAM-специалиста.
Сервоприводы с обратной связью. Система контролирует фактическое движение осей и позволяет выявлять ошибку позиционирования.
LinuxCNC в реальном времени. Промышленная платформа обеспечивает стабильное управление и дает возможность адаптировать функции под технологию алмазной проточки.
Жесткая механика. Станина изготовлена из толстолистового металла, а ответственные детали механики фрезеруются на собственных станках с ЧПУ.
Создан на основе реального производства
Станок разрабатывался прежде всего для собственной мастерской. Команда Первой студии покраски дисков более 7 лет занимается ремонтом, окраской и алмазной проточкой, поэтому функции проверялись на реальных заказах и формировались под работу обычного оператора.
Технические характеристики
Основные параметры актуальной конфигурации Diamond CUT PRO.
Параметр

Алмазная проточка легкосплавных колесных дисков
Виды обработки Лицевая поверхность и наружная полка
Максимальный рабочий диаметр До R24 включительно*
Управляемые оси X и Z
Приводы осей Сервоприводы с обратной связью
Система ЧПУ LinuxCNC, операционная система реального времени
Операторское ПО Собственная специализированная оболочка Diamond CUT PRO
Подготовка траектории Автоматически, по результатам контактного сканирования
Типовой финальный шаг сканирования 0,05 мм
Механика перемещений Профильные рельсы HGR20/HGR25, ШВП 1605
Интерфейс системы управления Ethernet
Электропитание 220 или 380 В, по согласованной конфигурации
Максимальная потребляемая мощность До 5 кВт
Ориентировочные габариты, Д x Ш x В650 x 950 x 1400 мм
Ориентировочная масса Около 500 кг
Компьютер и монитор
Входят в комплект поставки
* Возможность установки конкретного диска зависит также от его ширины, вылета, формы спиц и геометрии крепления. Предельные установочные размеры фиксируются в технической спецификации.
Конструктивные особенности
• Жесткая сварная станина из толстолистового металла.
• ЧПУ-фрезерованные ответственные детали механики.
• Профильные рельсовые направляющие и шарико-винтовые передачи.
• Отдельный привод вращения колесного диска.
• Контактная система сканирования и автоматизированное построение профиля.
•Удаленная техническая диагностика только с разрешения покупателя.

  Комплект поставки, запуск и поддержка
В стандартный комплект входят
•Станок Diamond CUT PRO в собранном и настроенном состоянии.
• Шкаф управления, установленное электрооборудование и сервоприводы рабочих осей.
• Система контактного сканирования профиля диска.
• Компьютер, монитор и необходимая периферия.
• Установленная и настроенная система LinuxCNC.
• Собственное программное обеспечение и право его использования на поставленном станке.
• Видеоинструкция по основным операциям.
• Дистанционное сопровождение первого запуска и консультация оператора.
