Покрасочная камера NORDBERG LUX

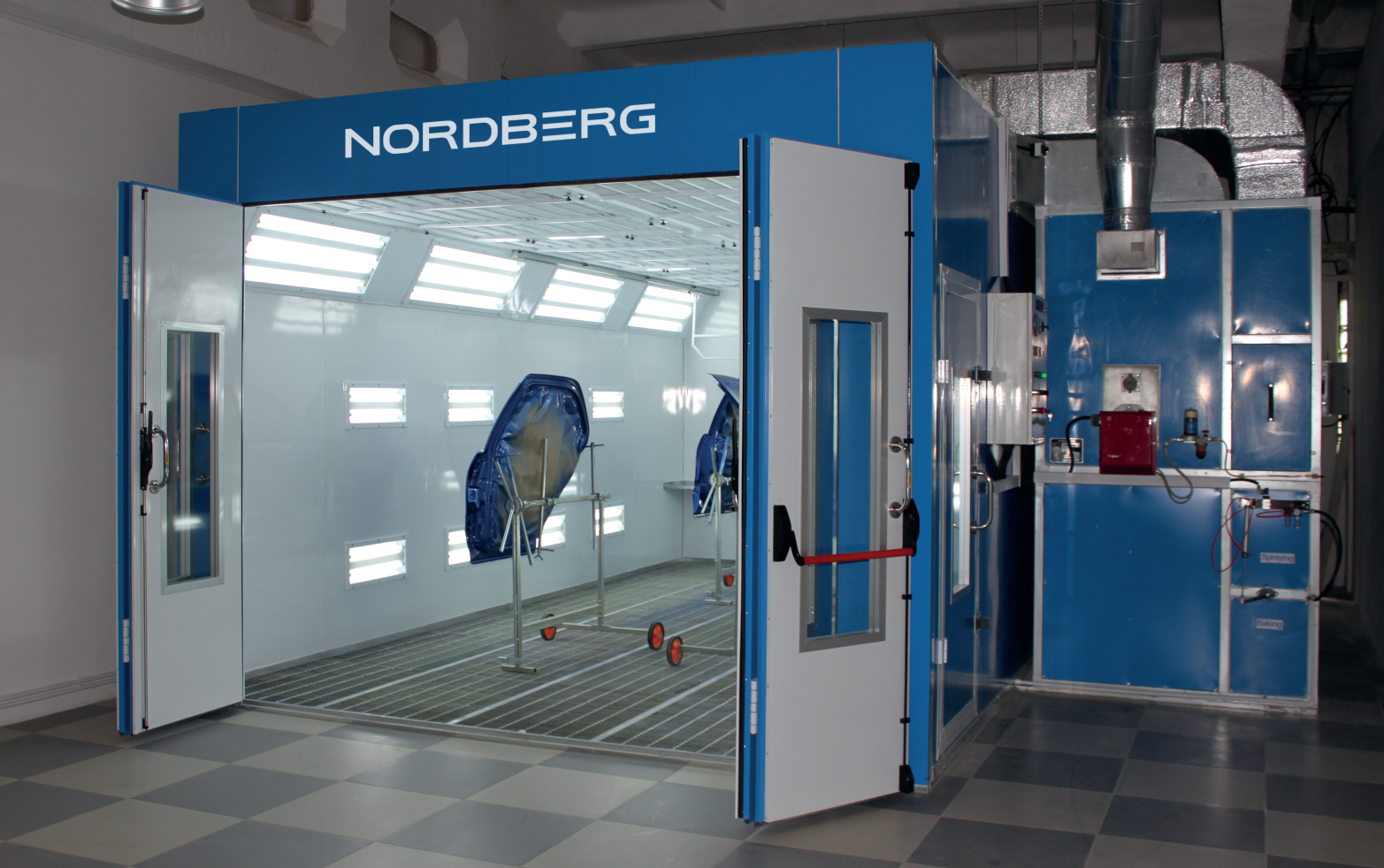

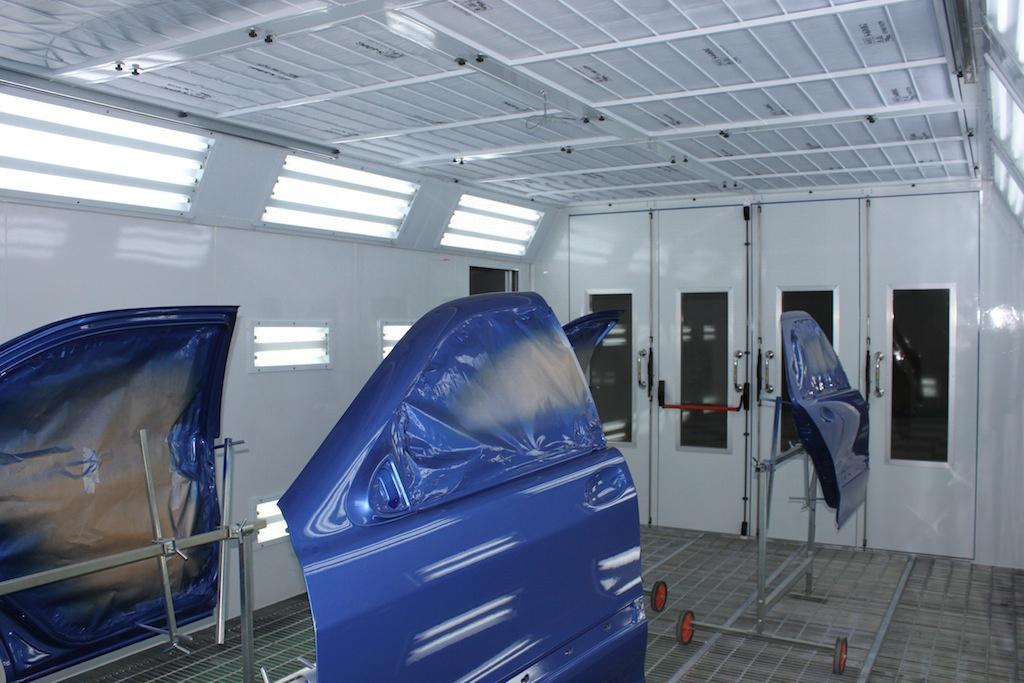

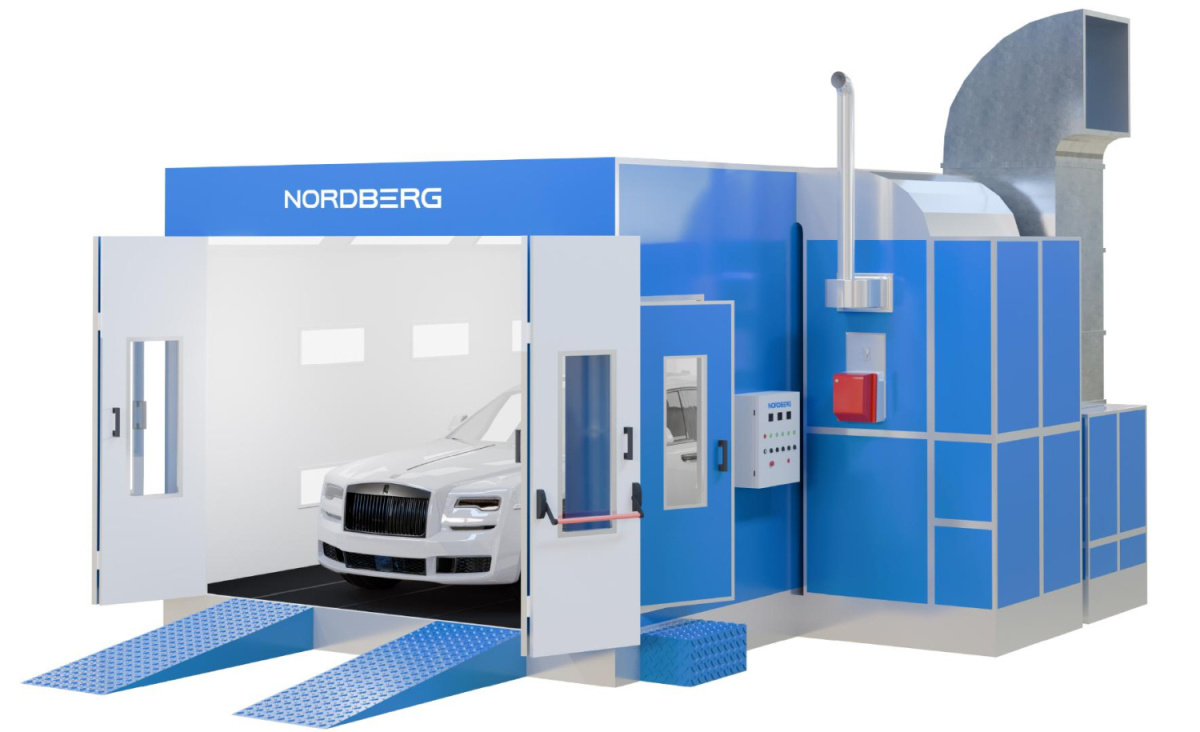

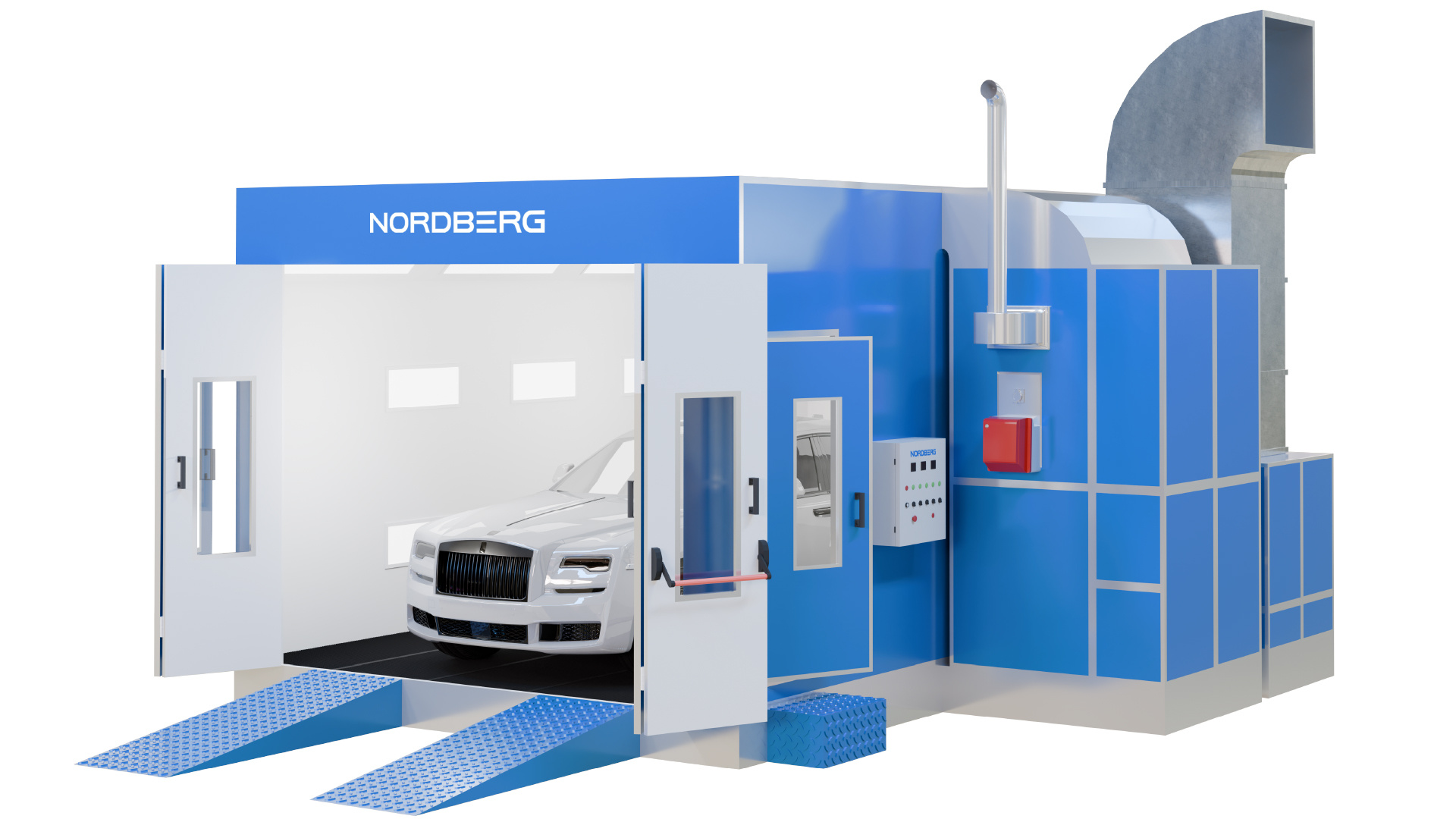

Окрасочно-сушильная камера (ОСК) NORDBERG LUX с горелкой предназначена для окраски легковых автомобилей целиком или частично. Камера представляет собой кабину на металлическом основании с вентиляторной группой для нагнетания избыточного давления воздуха внутри кабины и для обеспечения устойчивого воздухопотока. ФУНКЦИОНАЛ Покраска — поддержка температуры 20–25 °C в зависимости от краски. Сушка — температура 60–80 °C с учётом типа краски и пластмассовых деталей. Продувка — кратковременный режим для удаления летучих соединений и остывания после сушки. ПРЕИМУЩЕСТВА КОРПУС Надежная конструкция: кабина состоит из сэндвич-панелей с дополнительными рёбрами жёсткости, выполненных из металла толщиной 0,6 мм и наполненных минеральной ватой Rockwool 50 мм. Это продлевает срок службы и предотвращает деформацию панелей из-за давления воздуха. Прочное основание: усилено дополнительными опорами. Дверь оператора: усилена изнутри, снабжена ручкой «антипаника», оснащена закаленным стеклом. Въездные трапы: в комплекте, размер 2000х750 мм. ОСВЕЩЕНИЕ Качественное освещение: боковые LED-светильники Philips вмонтированы вертикально в панели, а угловые расположены по всей длине камеры. Светильники энергосберегающие и выполнены во взрывозащищенном исполнении. Потолочные светильники: 8 наклонных светильника по 4 лампы 16 Вт в каждом. Итого 32 лампы 512 Вт Настенные светильники: 18 вертикальных светильника по 2 лампы 8 Вт в каждом. Итого 36 ламп 288 Вт. 2 светильника расположены на задней стенке ОСК. СИСТЕМА УПРАВЛЕНИЯ Удобное управление режимами: пневматическая заслонка (шибер) обеспечивает быстрое и надежное переключение режимов без отключения моторов. Дополнительные фильтры: перед и после заслонки обеспечивают чистоту воздуха. Точный контроль температуры : японский контроллер Shinko с функцией сохранения параметров позволяет легко программировать режимs работы. Многофункциональный пульт управления: режимы окраски, окраски с подогревом, сушки, управление освещением, таймер, температурное реле, индикация ошибок и датчик давления. ТЕПЛООБМЕННИК Современный теплогенераторный блок: изготовлен из профилированной оцинкованной стали, включает высококачественные компоненты: моторы, теплогенератор, фильтры, заслонку, горелку, пневмоцилиндр и шибер. Внутренние поверхности оцинкованы, наружные окрашены. Эффективный нагрев: камера оснащена итальянской дизельной горелкой RIELLO RG5S. СИСТЕМА ВЕНТИЛЯЦИИ и ФИЛЬТРАЦИИ Регулируемый воздухообмен: перфорированная панель из оцинкованной стали на блоке воздуховода обеспечивает оптимальное движение воздуха. Высокая эффективность вентиляции: центробежные электромоторы (7,5 кВт) обеспечивают высокую производительность (25 000 м³/час) при низком уровне шума и вибрации. Полный комплект фильтров: все необходимые элементы входят в стандартный комплект поставки. УСТАНОВКА Универсальность: камеру можно установить на полу или в приямок. Размещение в ограниченном пространстве: вентиляционный блок опционально можно разместить с любой стороны камеры. Гибкость монтажа вентиляторов: возможна установка сбоку, сзади или сверху камеры (при верхнем креплении требуется усиленная конструкция). Проездное исполнение: опционально возможно изготовление с дополнительными воротами. КОМПЛЕКТАЦИЯ Кабина из сэндвич-панелей Система освещения Вентиляция и теплообменник Фильтры Пульт управления Элементы крепления *Вентиляционные коробы в комплект не входят! Для ввода камеры в эксплуатацию необходимо дополнительно приобрести : S7-1 Герметик белый (Glass Glue, white) – 5 шт. S7-2 Герметик полиуретановый (Glass Glue, polyurethane) – 5 шт. Воздуховодные коробы (количество зависит от размеров помещения). Бак для дизельного топлива – 1 шт. Провода для подключения пульта управления (длина зависит от размеров помещения). Въездные трапы (при установке камеры на пол) – 1 комплект. NORDBERG LUX — надёжное решение для качественной покраски и сушки автомобилей.

Наружные габариты, м	7х5,6х3,4
Внутренние габариты, м	6,9x3,9x2,65
Противопожарный датчик	есть

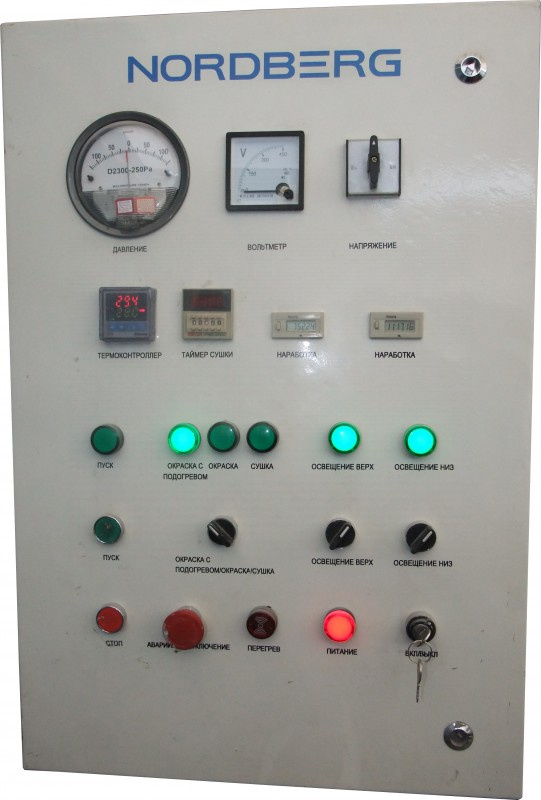

Пульт управления	Управляющее реле. Режимы работ: окраска, окраска с подогревом, сушка. Выключатели освещения, таймер сушки, температурное реле, таймер, аварийное отключение, индикатор ошибок, датчик давления. Температурный японский контроллер с функцией сохранения параметров.
Высота основания, мм	300.0
Стеновые сэндвич-панели (материал, толщина)	минеральная вата — Rockwool, 50 мм
Настенные светильники	18 шт. по 2 лампы 8 Вт. Итого 36 ламп 288 Вт
Основание - напольные решетки	5 рядов - 30 шт.
Потолочные светильники	8 шт. по 4 лампы 16 Вт, итого 32 лампы 512 Вт
Электромотор притока	7,5 кВт 20000 м³/час центробежный
Тепловая мощность горелки, кВт	160-309,5
Теплообменник	изготовлен из термостойкой, нержавеющей стали 1645x700x1260 мм
Электромотор вытяжки	7,5 кВт 20000 м³/час центробежный
Трапы въездные	есть
Горелка	RIELLO RG5S
Теплогенераторный блок	изготовлен из профилированного металла стенки - сандвич панель
Система фильтрации	подготовительный, потолочный, напольный, угольный
Скорость воздухопотока в пустой камере, м/с	0,25
Воздушная заслонка-шибер	есть
Освещенность, лк	950
Рамки напольных фильтров	воздухораспределительные пластины
Расход дизельного топлива горелки, кг/ч	13,5-26,1
Датчик давления	стрелочный
Ворота, м	3,2x2,6, 4-створчатые
