K0566 Виброизоляторы цилиндрические с наружной резьбой, тип EC (A)

Материалы:

• Металлические части (на выбор): сталь класса прочности 5.6 или нержавеющая сталь.
• Эластомер из натурального каучука со средней твердостью по Шору 55A.

Исполнение:

• Цилиндрические буферы (амортизирующие виброопоры).
• Сталь оцинкованная.
• Нержавеющая сталь без покрытия.

Указания по применению:

• Температура эксплуатации: от -30 °C до +80 °C.
• Резинометаллические виброизоляторы хорошо подходят для упругого ограничения хода и амортизации толчков у машинного оборудования, например, у двигателей (в том числе и электродвигателей), кронштейнов внешних блоков кондиционеров (сплит-систем), в т.ч. и у кассетных кондиционеров, виброплит, компрессоров и насосов (для валов), в т.ч. и для насосных станций, для генераторов и столов, для дробильного оборудования.
• Все виброизоляторы и виброопоры, производимые компанией HEINRICH KIPP WERK GmbH & Co. KG, изготавливаются из натурального каучука.
• Для быстрого, удобного и надежного монтажа все изделия оснащены резьбой.

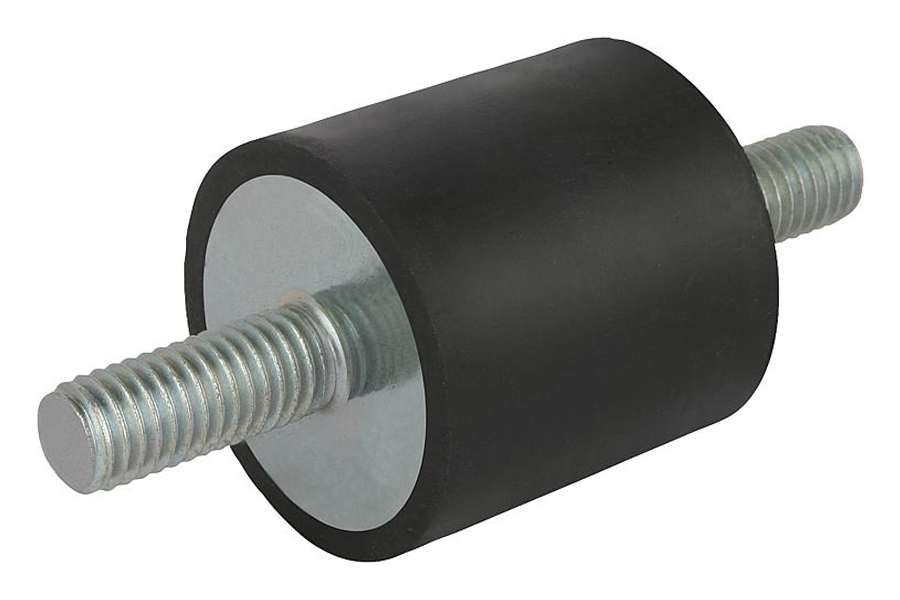

• Самая востребованная форма виброизоляторов по ЕС тип А представляет из себя цилиндрический элемент из каучука с креплением типа папа-папа.
• Две оцинкованные металлические пластины с приваренными шпильками надежно вулканизированы на плоские торцы виброизолятора.
• Все характеристики виброопор сведены в таблицу для удобства подбора. Каждому виброизолятору с уникальным набором характеристик присвоен уникальный артикул. Так же в таблице прописана стоимость и наличие товара на складе.
• При выборе виброизолятора или виброопоры необходимо соотносить размер опоры и вес агрегата, что бы вибрация возникающая при работе агрегата гасилась, а не передавалась далее на корпус или несущую раму.
• Как правило в артикуле зашифрованы основные параметры виброизолятора. Например в артикуле K0566.02502555 числа 025025 обозначают диаметр и высоту эластомера соответственно. По этой же логике числа 15 15 это диаметр и высота эластомера в артикуле K0566.015015551.
• Полная расшифровка артикула выглядит так: K0566.015015551 – амортизатор резиновый ЕС тип А (папа-папа) диаметр эластомера 15 мм, высота 15 мм, твердость по Шору 55.
• Чем больше виброизолятор, тем больше резьба так как необходимо выдерживать значительные нагрузки. Размер и форма резьбы в артикул не входит и ее надо смотреть по чертежу и таблице в графе диаметр резьбы (G).
• Резьба на виброизоляторах метрическая и обозначается например как M6 или M10.

Аналог:

• A00005 Виброизоляторы цилиндрические с наружной резьбой, тип EC (A).
