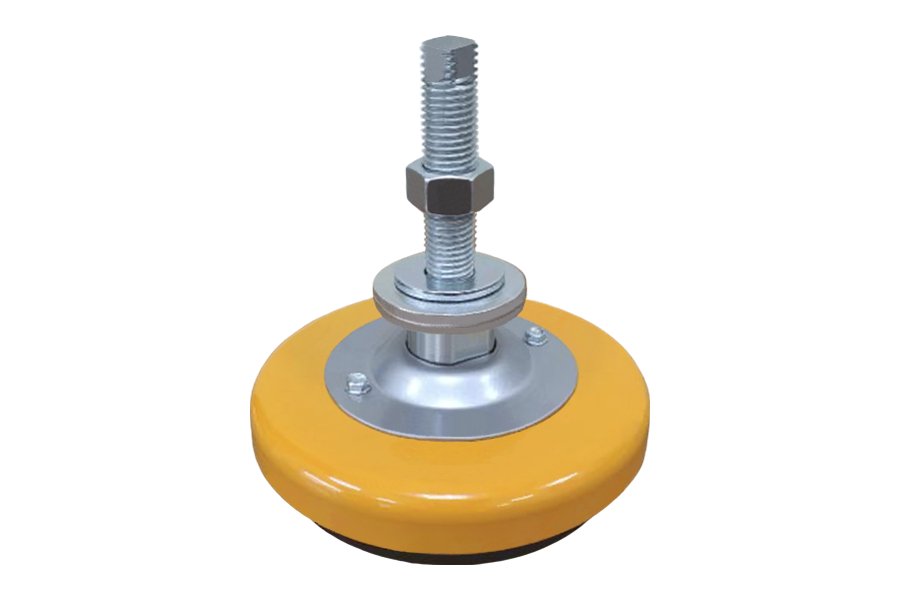

ОВ Виброопоры резинометаллические регулируемые с крышкой

Материалы:

• Винт, гайка, шайбы, крышка из стали.
• Эластомер из резиновой смеси ТУ 4192-003-96952067-13.

Исполнение:

• Винт, гайка, шайбы оцинкованные.
• Крышка с желтой порошковой окраской.
• Эластомер вулканизированный.

Указания по применению:

• Данные виброопоры хорошо подходят для насосов (в т.ч. и для насосных станций), компрессоров, холодильного оборудования, прессов (в т.ч. и для кривошипных прессов) и станков (в т.ч. для токарных станков, фрезерных станков и станков ЧПУ).
• Виброопоры соответствуют ТУ 2-024-5997-87.
• Условия эксплуатации соответствуют климатическому исполнению УХЛ4 по ГОСТ 15150-69.
• Эластомер бензостойкий и маслостойкий.
• Данные виброопоры предназначены для виброизоляции агрегатов, оборудования, станков малых (только ОВ-30), средних и крупных (только ОВ-31М) размеров с жесткими станинами от пассивных и активных вибрационных нагрузок, а также регулировки высоты и выставления оборудования по уровню.
• Принцип работы регулируемых виброопор состоит в поглощении вибрации, которая передается на амортизирующий эластомер со станины, а вращение винта изменяет высоту опоры по отношению к уровню поверхности пола в помещении.

Указания по монтажу:

1. Следует поднять станину при помощи грузоподъемного механизма, для этого рекомендуется использовать низкоподхватный домкрат. При необходимости можно подложить под станину временные основания (металлические или деревянные бруски) высотой не менее 70 мм, обеспечив статичное положение станка и доступ к местам установки виброопор.
2. Виброопоры устанавливаются снизу станины, шпильки пропускаются в крепежные отверстия станины в соответствии с ее конструкцией.
3. При помощи подъемного механизма необходимо выставить станину на нужную высоту и уровень, а затем, вращая винт за верхнюю часть при помощи ключа зафиксировать виброопору к станине.
4. Следует произвести аналогичные действия для каждой виброопоры.
5. После достижения нужной высоты и уровня необходимо закрепить станину к виброопоре, накрутив гайку с шайбой из комплекта на винт с нужным моментом затяжки.
6. После окончательной установки следует удалить грузоподъемные механизмы.

В комплект поставки входят:

• Основание.
• Винт М12.
• Гайка М12 ГОСТ 5915-70.
• Шайба 12 ГОСТ 6958-78 (2 шт.).
• Технический паспорт.

• Основание.
• Винт М16.
• Гайка М16.
• Шайба 50 мм (2 шт.).
• Шайба 36 мм.
• Технический паспорт.

Виброопоры подходят для:

• A00808 Торцевых крепежных накладок из алюминия для профилей.
