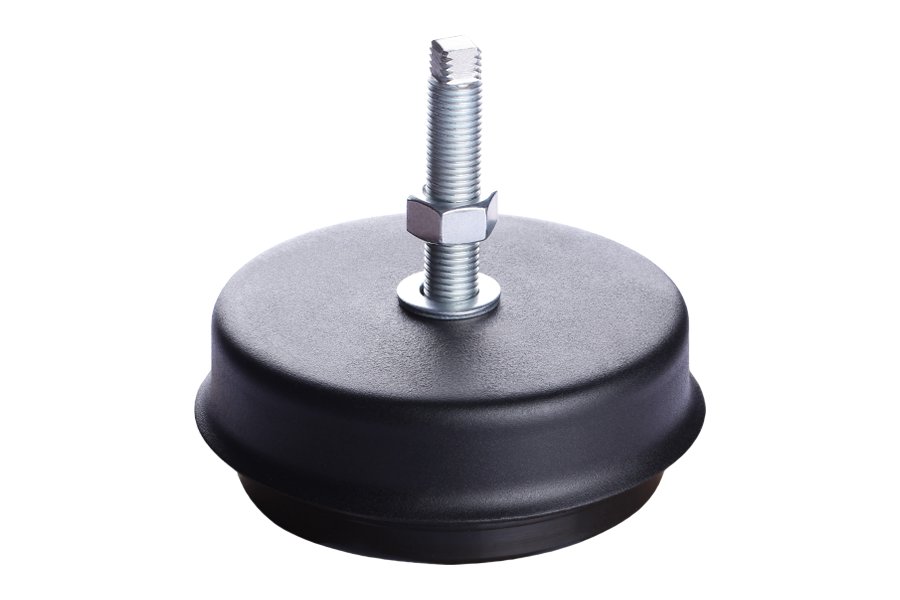

ВСО Виброопоры полиуретановые регулируемые с крышкой

Материалы:

• Опорный диск, опорная крышка-корпус, шпилька, гайка и шайба из стали.
• Эластомер из полиуретана.

Исполнение:

• Опорная крышка-корпус с черным порошковым покрытием.
• Шпилька, гайка и шайба оцинкованные.
• Эластомер из полиуретана.

Указания по применению:

• Данные виброопоры хорошо подходят для насосов (в т.ч. и для насосных станций), прессов (в т.ч. и для кривошипных прессов), компрессоров и холодильного оборудования.
• Виброопоры соответствуют ТУ 28.41.40-002-59633083-2023.
• Климатическое исполнение согласно УХЛ4 по ГОСТ 75150-69.
• Данные виброопоры предназначены для виброизоляции оборудования, станков (в т.ч. для токарных станков, фрезерных станков и станков ЧПУ) и агрегатов от пассивных и активных вибрационных нагрузок, а также регулировки высоты и выставления оборудования по уровню.
• Принцип работы регулируемых виброопор состоит в поглощении вибрации, которая передается на амортизирующий эластомер со станины, а вращение шпильки изменяет высоту опоры по отношению к уровню поверхности пола в помещении.

Указания по монтажу:

1. Следует поднять станину при помощи грузоподъемного механизма, для этого рекомендуется использовать низкоподхватный домкрат. При необходимости можно подложить под станину подкладки высотой не менее 65 мм.
2. Виброопоры устанавливаются снизу станины, шпильки пропускаются в крепежные отверстия станины в соответствии с ее конструкцией.
3. При помощи подъемного механизма необходимо выставить станину на нужную высоту и уровень, а затем, вращая шпильку за верхнюю часть при помощи ключа добиться, чтобы крышка–корпус виброопоры прижалась к станине.
4. Следует произвести аналогичные действия для каждой виброопоры, а затем удалить грузоподъемные механизмы.
5. После достижения нужной высоты и уровня необходимо закрепить станину к виброопоре, накрутив гайку с шайбой из комплекта на шпильку с нужным моментом затяжки.

Виброопоры подходят для:

• A00808 Торцевых крепежных накладок из алюминия для профилей.
