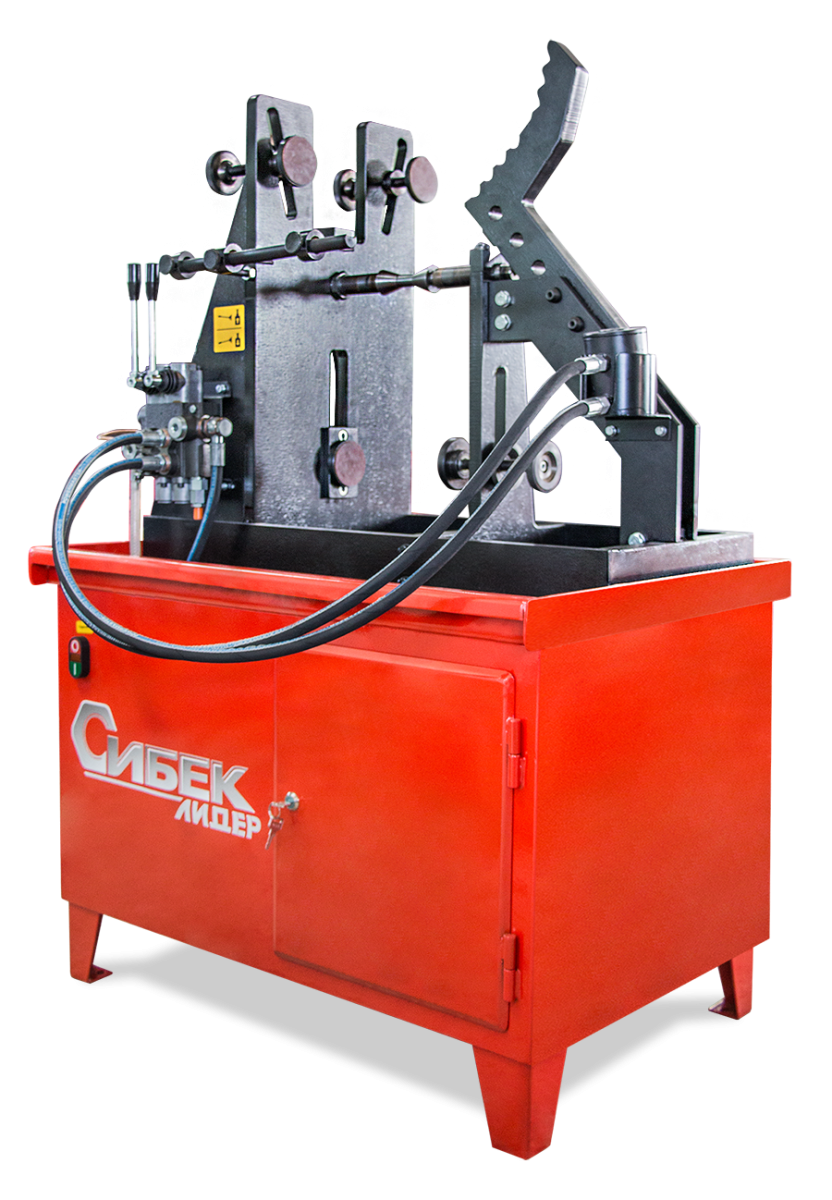

Стенд для правки мотоциклетных дисков Лидер (220/380в)

Данное оборудование создано с учетом особенностей ремонта мотоциклетных дисков и предназначено для восстановления геометрии таких дисков диаметром до 22 дюймов. Поездка на мотоцикле для многих любителей – сродни получению «острых ощущений». Хотя и езда на мотоцикле имеет определенные преимущества перед автомобилем, но не всякое препятствия на дороге может преодолеть ваш «двухколёсный конь». После встречи с выбоинами и рельсами на российских дорогах вас ждёт посещение квалифицированного мотосервиса. Восстановление и ремонт деформированных легкосплавных мотоциклетных дисков - одна из востребованных услуг среди любителей мототехники. Покупка нового диска – довольно дорогое удовольствие. Поэтому порой просто невозможно купить новый диск, и встает вопрос, как произвести качественный ремонт деформированных колесных дисков мотоцикла. Сегодня такой ремонт возможен с помощью стенда для правки деформированных легкосплавных мотоциклетных дисков «Лидер», особенностью конструкции которого является наличие двух гидроцилиндров. Конструктивно стенд для правки дисков «Лидер» представлен совокупностью агрегатов и узлов, смонтированных в соответствии с функциональными связями на металлическом корпусе, установленном на четыре опоры, обеспечивающих устойчивость стенда в целом. Корпус стенда представляет из себя металлический ящик с защитно-декоративным покрытием, внутри которого размещены гидростанция и инструментальный шкаф. Инструментальный шкаф представляет собой выдвижной ящик, используемый для хранения рихтующих насадок и сменных штоков переносного гидроцилиндра, а также других инструментов, применяемых в повседневной работе. На лицевой стороне кронштейна расположен указатель биения. Указатель биения представляет собой стержень с мерной шкалой и с двумя подвижными указателями для определения размера и места биения. Установка диска на стенд осуществляется на ось, входящей в комплект стенда совместно с коническими (центрирующими) втулками и набором цилиндрических (выравнивающих) втулок. Выравнивание положения диска относительно вертикальной стойки, с целью удобства работы, осуществляется установкой необходимого количества цилиндрических втулок на ось. После выравнивания положения диска ось вворачивается в гайку, закреплённую на стойке и дополнительно крепится хомутом. Для правки радиального биения диска необходимо выбрать зону правки, зафиксировать диск подвижными винтовыми упорами и в зависимости от типа повреждения произвести соответствующий вид правки мобильным гидроцилиндром. Опорой мобильного гидроцилиндра могут служить: непосредственно нижняя опора, подвижный угловой упор и переустанавливаемый упор на вертикальной стойке. Правка торцевого биения посадочных поверхностей дисков («восьмерки») осуществляется при помощи стационарного гидроцилиндра, расположенного на вертикальной стойки стенда. Станок выпускается в различных вариантах окраски: ● RAL 3020 (Красный) ● RAL 5017 (Синий) ● RAL 7016 (Серый)

Примечания из характеристик:
Габаритные размеры min (ДхШхВ), мм — упоры не установлены
Габаритные размеры max (ДхШхВ), мм — упоры установлены в крайние положения

Технические характеристики:

• Степень защиты оболочки,: IPXO
• Класс защиты от поражения электрическим током,: I
• Размер ремонтируемых дисков, диаметр посадочной полки, дюймов: от 10 до 22 включительно
• Ширина дисков, мм: до 200
• Рабочее давление в г/системе, кгс/кв.см, не более: 100.0
• Рабочий ход штока рабочего гидроцилиндра, мм: 30.0
• Усилие, развиваемое рабочим гидроцилиндром, H: 27000.0
• Рабочий ход штока стационарного гидроцилиндра, мм: 72.0
