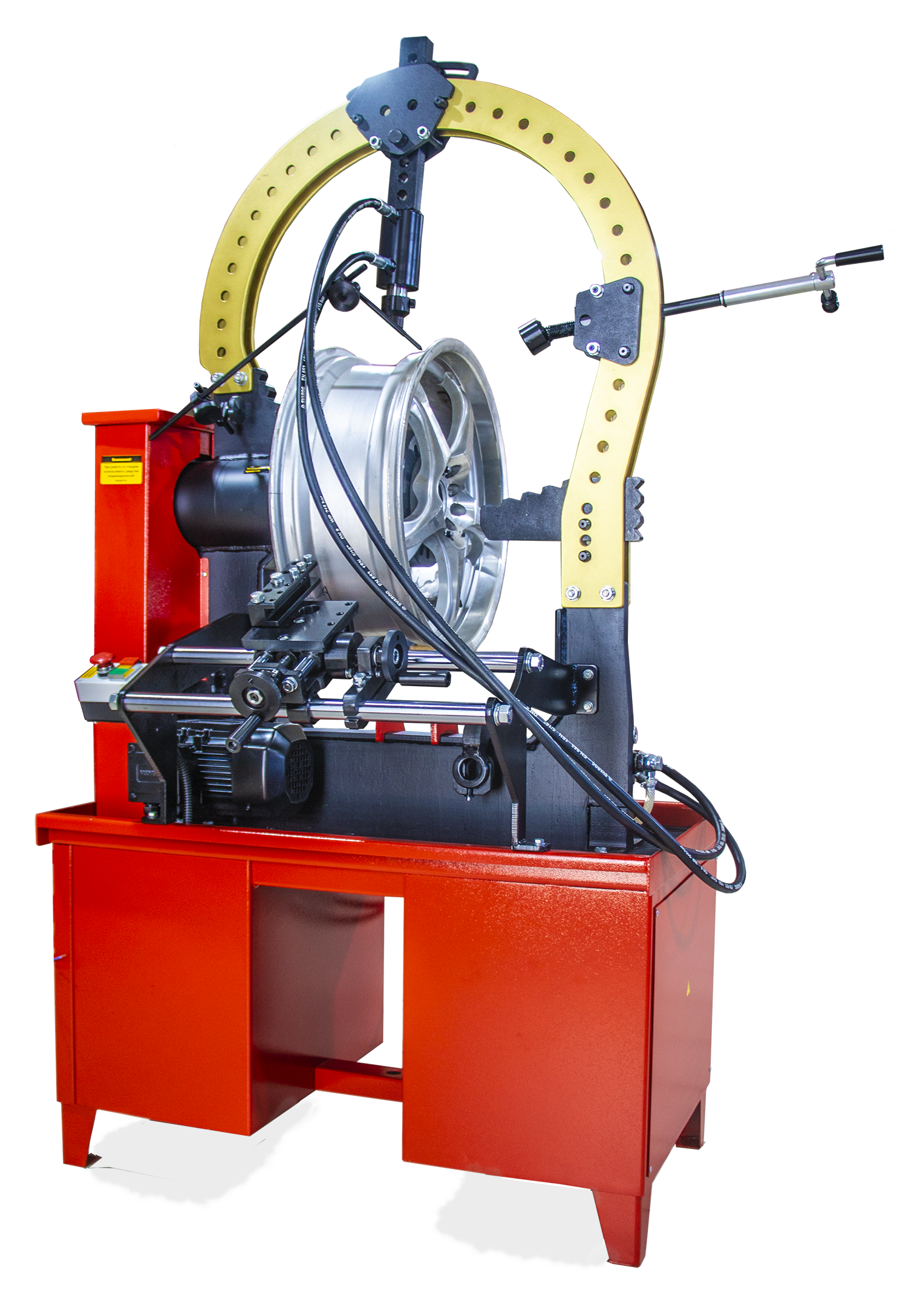

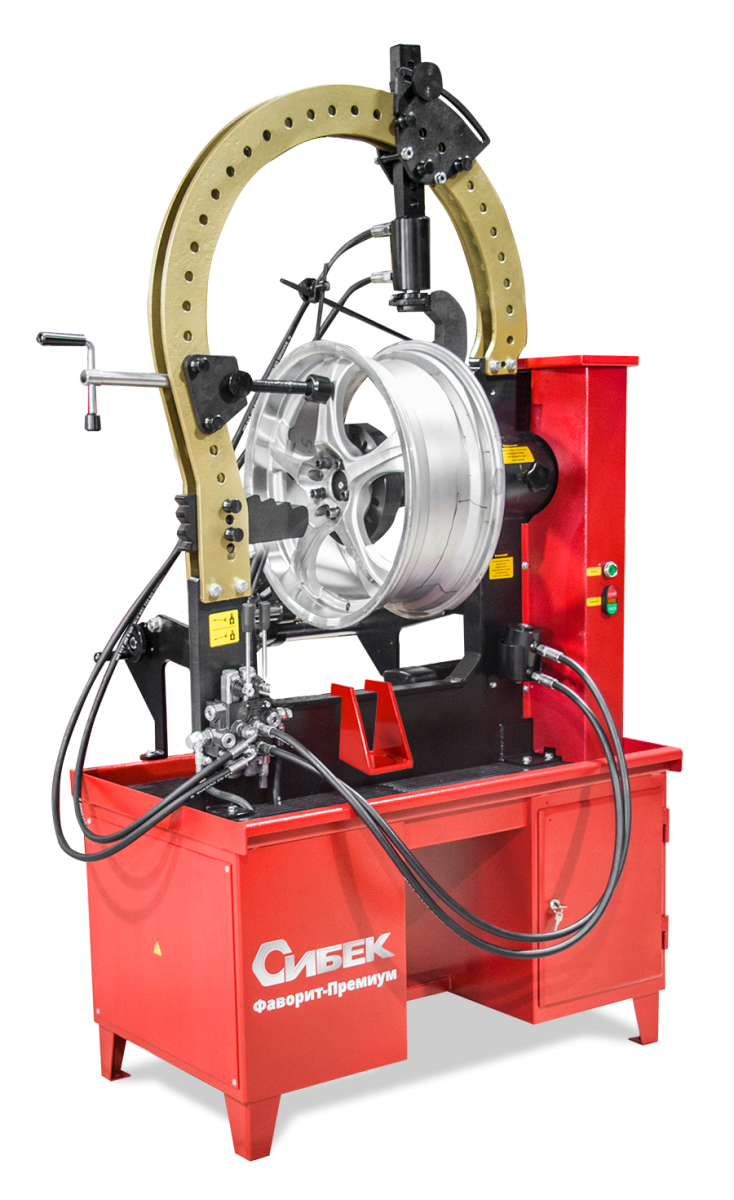

Стенд для раскатки литых дисков Фаворит-Премиум (380в)

Стенд для правки дисков «Фаворит-Премиум» предназначен для правки особо
сложных повреждений литых и кованых легкосплавных дисков, а также для правки
«восьмерки» и спиц дисков от 10 до 26 дюймов включительно (от 22-х дюймов
используйте мобильный кронштейн). Рама изготовлена с допустимыми нагрузками до
12 тонн. Вал изготовлен из высоколегированной конструкционной стали с повышенной
износостойкостью и прочностью. Стенд оснащен запатентованными специальными
болтами для крепления дисков и усиленной планшайбой. Также стенд оборудован электрическим приводом вращения вала, предназначенного для облегчения поиска зоны правки диска, что, безусловно, повышает производительность труда и качество работ. Обновленный стенд получил специальную конструкцию – мост с навесным оборудованием,
устанавливаемый на место классических упоров. При этом на мост устанавливаются свои,
специальные упоры, полностью замещающие старые и расширяющие возможности ремонта
колесных дисков. Также на мост установлен винтовой упор, необходимый для правки сложных
повреждений и повреждений типа «восьмерка», и специальный двухсторонний гидроцилиндр
с захватом. Конструкция гидроцилиндра позволяет фиксировать его в любом положении и
производить правку диска одной рукой, без удержания гидроцилиндра на весу. Основные преимущества стенда: - эргономичность, позволяющая сократить время ремонта и утомляемость оператора; - множество аксессуаров и регулировок, позволяющих производить сложный ремонт; - два гидроцилиндра, один из которых может фиксироваться в необходимом положении,
позволяя работать «одной рукой», делая работу оператора безопасной; – большое усилие в зоне правки; – возможность правки больших дисков, диаметром до 26 дюймов. Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет
зафиксировать любой диск вышеуказанного размера. Гидравлический привод стенда
«Фаворит- Премиум» позволяет достигать максимального усилия в зоне правки до 5000 кг,
что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого
диска. Комплектуется сменными рихтующими насадками и рабочими штоками. Для хранения
набора вспомогательных инструментов в конструкции стенда предусмотрен
инструментальный ящик. Управление рабочими гидроцилиндрами осуществляется при
помощи гидравлического распределителя со встроенным редукционным клапаном и
регулятором давления. Гидроцилиндры приводятся в действие давлением создаваемым
масляным насосом. Масляный насос, размещенный внутри корпуса стенда, является основой
гидропривода стенда для правки дисков «Фаворит-Премиум». Вращение насоса
осуществляет электродвигатель, соединенный с насосом через муфту. На обратной стороне
струбцины расположен указатель биения, представляющий собой металлический стержень с
острым основанием. Указатель биения служит для четкого определения места ремонта,
особенно в заключительной стадии ремонта. Включение вращения шпинделя станка
осуществляется нажатием кнопки, расположенной на передней панели. Передача момента от
двигателя к шпинделю производится посредством ременной передачи. «Фаворит-Премиум» имеет две рабочие зоны: - зона правки - в этой зоне производится основная работа по ремонту повреждений диска. - зона финишной обработки - токарный модуль, предназначен для устранения мелких дефектов диска, образующихся в процессе основных ремонтных работ. «Фаворит-Премиум» имеет дополнительные опции: 1. Специальный мост, заменяющий классические упоры. На мост устанавливается: два
дополнительных упора, каретка с гидроцилиндром перемещаемая по мосту и винтовой упор. 2. Два гидроцилиндра с двухрычажным гидрораспределителем с возможностью
одновременной работы, один из которых можно использовать как гидравлический упор,
второй может фиксироваться в любом из доступных положений. 3. Винтовой упор для правки спиц и повреждений типа «восьмерка». 4. Токарный модуль, позволяющий производить точную финишную доводку диска. КРАТКОЕ ОПИСАНИЕ ПО РАБОТЕ НА СТЕНДЕ Станок выпускается в различных вариантах окраски: ● RAL 3020 (Красный) ● RAL 5017 (Синий) ● RAL 7016 (Серый)

Примечания из характеристик:
Ширина устанавливаемого диска, дюймов, не более — в зависимости от вылета и внешней формы диска;
Габаритные размеры min (ДхШхВ), мм — токарная каретка и упоры не установлены;
Габаритные размеры max (ДхШхВ), мм — токарная каретка и упоры установлены в крайние положения.

Технические характеристики:

• Диаметр посадочной полки устанавливаемого диска, дюймов: 10-26
• Ширина устанавливаемого диска, дюймов, не более: 13.0
• Рабочее давление в гидросистеме, кгс/кв.см: не менее 150
• Максимальное выходное давление гидронасоса, кгс/см.кв.: 250.0
• Производительность гидронасоса, л/мин: 1,35
• Рабочий ход штока гидроцилиндра, мм: 30.0
• Степень защиты оболочки,: IPX0
• Класс защиты от поражения электрическим током,: I
• Максимальное усилие, развиваемое рабочим цилиндром, Н: 50000.0
• Наличие токарного суппорта: +
• Число оборотов шпинделя, об/мин: 120.0
