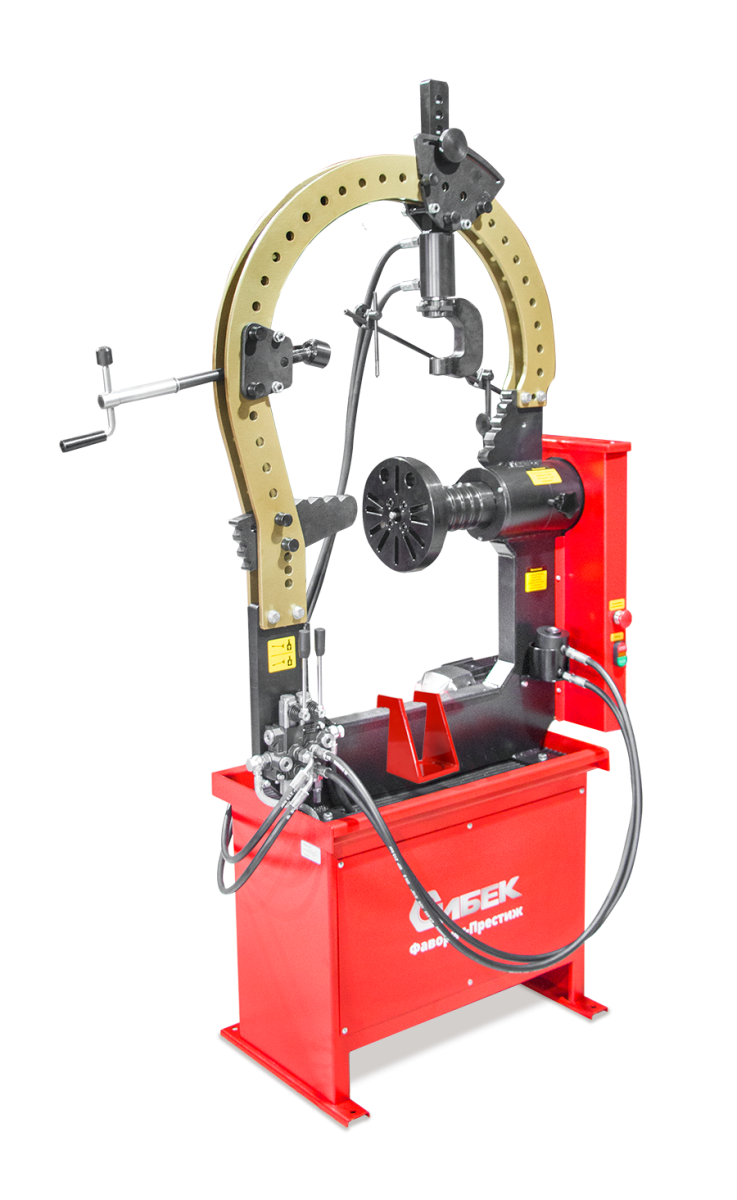

Стенд для раскатки литых дисков Фаворит-Престиж (380в)

Стенд для правки дисков «Фаворит-Престиж» предназначен для правки особо сложных
повреждений литых и кованых легкосплавных дисков, а также для правки «восьмерки»
и спиц дисков от 10 до 26 дюймов включительно (от 22-х дюймов используйте
мобильный кронштейн). Рама изготовлена с допустимыми нагрузками до 12 тонн. Вал
изготовлен из высоколегированной конструкционной стали с повышенной
износостойкостью и прочностью. Стенд оснащен запатентованными специальными
болтами для крепления дисков и усиленной планшайбой. Также стенд оборудован электрическим приводом вращения вала, предназначенного для облегчения поиска зоны правки диска, что, безусловно, повышает производительность труда и качество работ. Обновленный стенд получил специальную конструкцию – мост с навесным
оборудованием, устанавливаемый на место классических упоров. При этом на мост
устанавливаются свои, специальные упоры, полностью замещающие старые и
расширяющие возможности ремонта колесных дисков. Также на мост установлен
винтовой упор, необходимый для правки сложных повреждений и повреждений типа
«восьмерка», и специальный двухсторонний гидроцилиндр с захватом. Конструкция
гидроцилиндра позволяет фиксировать его в любом положении и производить правку
диска одной рукой, без удержания гидроцилиндра на весу. Основные преимущества стенда: – эргономичность, позволяющая сократить время ремонта и утомляемость оператора; – множество аксессуаров и регулировок, позволяющих производить сложный ремонт; – два гидроцилиндра, один из которых может фиксироваться в необходимом положении,
позволяя работать «одной рукой», делая работу оператора безопасной; – большое усилие в зоне правки; – возможность правки больших дисков, диаметром до 26 дюймов. Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет
зафиксировать любой диск вышеуказанного размера. Гидравлический привод стенда
«Фаворит-Престиж» позволяет достигать максимального усилия в зоне правки до 5000 кг, что,
в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого
диска. Комплектуется сменными рихтующими насадками и рабочими штоками. Для хранения
набора вспомогательных инструментов в конструкции стенда предусмотрен
инструментальный ящик. Управление рабочими гидроцилиндрами осуществляется при
помощи гидравлического распределителя со встроенным редукционным клапаном и
регулятором давления. Гидроцилиндры приводятся в действие давлением создаваемым
масляным насосом. Масляный насос, размещенный внутри корпуса стенда, является основой
гидропривода стенда для правки дисков «Фаворит-Престиж». Вращение насоса осуществляет
электродвигатель, соединенный с насосом через муфту. На обратной стороне струбцины
расположен указатель биения, представляющий собой металлический стержень с острым
основанием. Указатель биения служит для четкого определения места ремонта, особенно в
заключительной стадии ремонта. Включение вращения шпинделя станка осуществляется

нажатием кнопки, расположенной на передней панели. Передача момента от двигателя к
шпинделю производится посредством ременной передачи. «Фаворит-Престиж» имеет дополнительные опции: 1. Специальный мост, заменяющий классические упоры. На мост устанавливается: два
дополнительных упора, каретка с гидроцилиндром перемещаемая по мосту и винтовой упор. 2. Два гидроцилиндра с двухрычажным гидрораспределителем с возможностью
одновременной работы, один из которых можно использовать как гидравлический упор,
второй может фиксироваться в любом из доступных положений. 3. Винтовой упор для правки спиц и повреждений типа «восьмерка». КРАТКОЕ ОПИСАНИЕ ПО РАБОТЕ НА СТЕНДЕ Станок выпускается в различных вариантах окраски: ● RAL 3020 (Красный) ● RAL 5017 (Синий) ● RAL 7016 (Серый)

Примечания из характеристик:
Ширина устанавливаемого диска, дюймов, не более — в зависимости от вылета и внешней формы диска;
Габаритные размеры min (ДхШхВ), мм — упоры не установлены
Габаритные размеры max (ДхШхВ), мм — упоры установлены в крайние положения

Технические характеристики:

• Диаметр посадочной полки устанавливаемого диска, дюймов: 10-26
• Ширина устанавливаемого диска, дюймов, не более: 13.0
• Рабочее давление в гидросистеме, кгс/кв.см: не менее 150
• Максимальное выходное давление гидронасоса, кгс/см.кв.: 250.0
• Производительность гидронасоса, л/мин: 1,35
• Степень защиты оболочки,: IPX0
• Класс защиты от поражения электрическим током,: I
• Максимальное усилие, развиваемое рабочим цилиндром, Н: 50000.0
• Наличие откидного кронштейна: +
• Наличие токарного суппорта: —
• Рабочий ход штока гидроцилиндра 1, мм: 30.0
• Рабочий ход штока гидроцилиндра 2, мм: 65.0
• Число оборотов шпинделя, об/мин: 120.0
