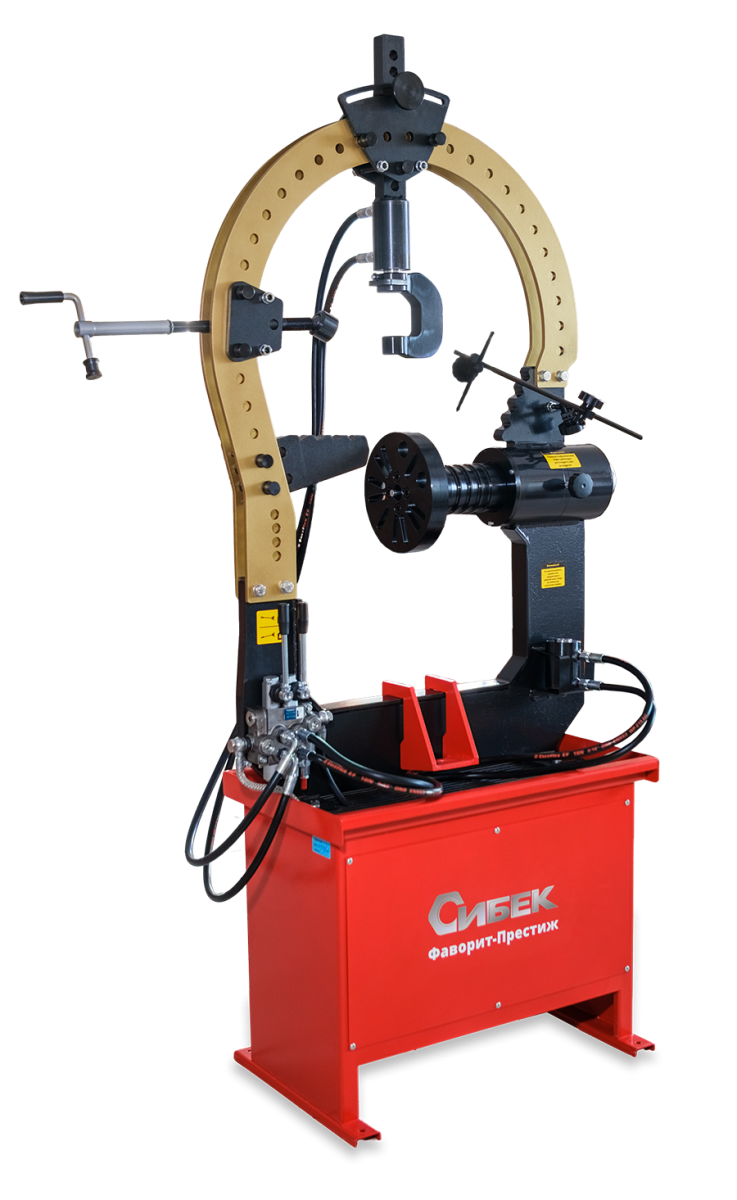

Стенд для раскатки литых дисков Фаворит-Престиж (без электропривода) (220в, 380в)

Стенд для правки дисков «Фаворит-Престиж» предназначен для правки особо сложных повреждений литых и кованых легкосплавных дисков, а также для правки «восьмерки» и спиц дисков от 10 до 26 дюймов включительно (от 22-х дюймов используйте мобильный кронштейн). Рама изготовлена с допустимыми нагрузками до 12 тонн. Вал изготовлен из высоколегированной конструкционной стали с повышенной износостойкостью и прочностью. Стенд оснащен запатентованными специальными болтами для крепления дисков и усиленной планшайбой. Обновленный стенд получил специальную конструкцию – мост с навесным оборудованием, устанавливаемый на место классических упоров. При этом на мост устанавливаются свои, специальные упоры, полностью замещающие старые и расширяющие возможности ремонта колесных дисков. Также на мост установлен винтовой упор, необходимый для правки сложных повреждений и повреждений типа «восьмерка», и специальный двухсторонний гидроцилиндр с захватом. Конструкция гидроцилиндра позволяет фиксировать его в любом положении и производить правку диска одной рукой, без удержания гидроцилиндра на весу. Основные преимущества стенда: – эргономичность, позволяющая сократить время ремонта и утомляемость оператора; – множество аксессуаров и регулировок, позволяющих производить сложный ремонт; – два гидроцилиндра, один из которых может фиксироваться в необходимом положении, позволяя работать «одной рукой», делая работу оператора безопасной; – большое усилие в зоне правки; – возможность правки больших дисков, диаметром до 26 дюймов. Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера. Гидравлический привод стенда «Фаворит-Престиж» позволяет достигать максимального усилия в зоне правки до 5000 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска. Комплектуется сменными рихтующими насадками и рабочими штоками. Для хранения набора вспомогательных инструментов в конструкции стенда предусмотрен инструментальный ящик. Управление рабочими гидроцилиндрами осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления. Гидроцилиндры приводятся в действие давлением создаваемым масляным насосом. Масляный насос, размещенный внутри корпуса стенда, является основой гидропривода стенда для правки дисков «Фаворит-Престиж». Вращение насоса осуществляет электродвигатель, соединенный с насосом через муфту. На обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием. Указатель биения служит для четкого определения места ремонта, особенно в заключительной стадии ремонта. Включение вращения шпинделя станка осуществляется нажатием кнопки, расположенной на передней панели. Передача момента от двигателя к шпинделю производится посредством ременной передачи.

КРАТКОЕ ОПИСАНИЕ ПО РАБОТЕ НА СТЕНДЕ

Станок выпускается в различных вариантах окраски: ● RAL 3020 (Красный) ● RAL 5017 (Синий) ● RAL 7016 (Серый)

Примечания из характеристик:
Ширина устанавливаемого диска, дюймов, не более — в зависимости от вылета и внешней формы диска;
Габаритные размеры min (ДхШхВ), мм — упоры не установлены
Габаритные размеры max (ДхШхВ), мм — упоры установлены в крайние положения

Технические характеристики:

• Диаметр посадочной полки устанавливаемого диска, дюймов: 10-26
• Ширина устанавливаемого диска, дюймов, не более: 13.0
• Рабочее давление в гидросистеме, кгс/кв.см: не менее 150
• Максимальное выходное давление гидронасоса, кгс/см.кв.: 250.0
• Производительность гидронасоса, л/мин: 1,35
• Степень защиты оболочки,: IPX0
• Максимальное усилие, развиваемое рабочим цилиндром, Н: 50000.0
• Наличие откидного кронштейна: +
• Наличие токарного суппорта: -
• Рабочий ход штока гидроцилиндра 1, мм: 30.0
• Рабочий ход штока гидроцилиндра 2, мм: 65.0
